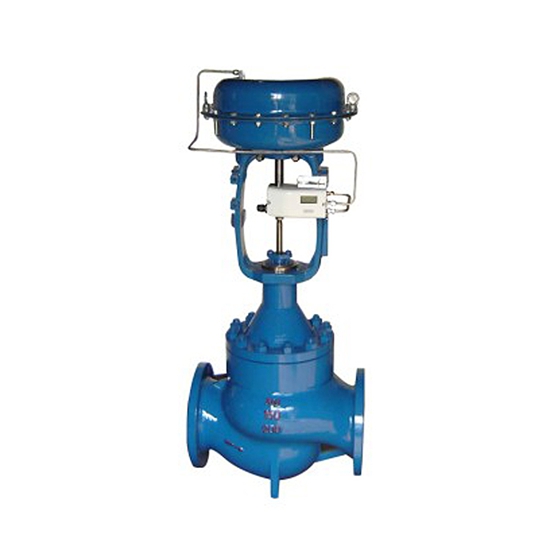

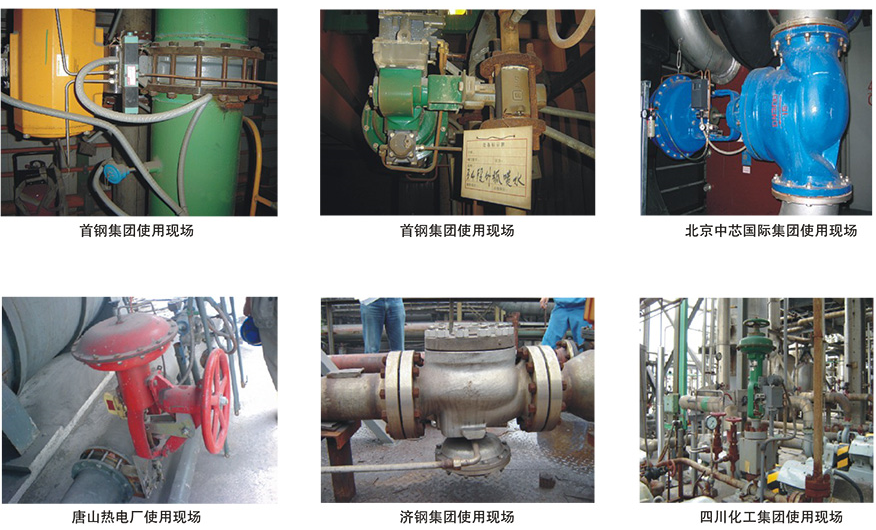

HCB氣動籠式調節閥

關注次數：

型號：HCB

技術參數：

<p>HCB氣動籠式調節閥閥體型式直通雙座鑄造球形閥<br/><span style="color: rgb(68, 68, 68); font-family: ">公稱通徑 <span style="font-family:瀹嬩綋">40</span><span style="font-family:宋體">～</span><span style="font-family:瀹嬩綋">200mm</span></span><span style="color: rgb(68, 68, 68); font-family: "><br/></span><spa...

HCB 籠式雙座氣動調節閥是一種壓力平衡式的調節閥，閥體流體通道呈 S 流線型，還設有一個改善套筒周圍流體平穩流動的導流翼，優點是壓降損失小，流量大、可調范圍廣，流量特性曲線精度高，動態穩定性好，噪音低，空化腐蝕小。調節閥配用多彈簧式薄膜執行機構，結構緊湊，輸出力大。適宜控制高溫，低溫的高壓差流體。

氣動調節閥主要技術參數和性能
閥體型式直通雙座鑄造球形閥
公稱通徑 40～200mm
公稱壓力 ANSI 125、150、300、600
JIS 10、16、20、30、40K PN 1.6、4.0、6.4MPa
連接型式法蘭式：FF、RF、RJ、LG
標準按 ANSI B16.5，JIS B2201JB/T79.1 PN1.6MPa JB/T79.2
凹凸面焊接式：嵌接焊 SW（40～50mm）
對接焊 BW（65～200mm）
材料 HT200 ZG25
ZG1Cr18Ni9 ZG0Cr17Ni12Mo2 1.25Cr0.5Mo 5.0Cr0.5Mo SCPH21 SCPH61 Ti
上閥蓋常溫型（P）：-17～+230℃
伸長Ⅰ型（E1）：-45～-17℃ +230～+566℃
伸長型Ⅱ（E2）：整體式（E2I）：-100～-45℃
焊接式（E2W）：-196～-100℃
壓蓋型式螺栓壓緊式
填料 V型聚四氟乙烯填料，含浸聚四氟乙烯石棉填料，石棉編織填料
閥內組件
閥芯型式壓力平衡式閥芯
流量特性高精度流量特性，參考圖 1
高容量套筒流量特性，參考圖 2
工作范圍軟閥座的工作溫度和壓差參考圖 3;
司太萊堆焊的工作溫度和壓差參考圖 4
備注：整體式和分離式套筒應根據公稱通徑，材料、工作溫度而定。
材料 17-4PH、0Cr17Ni12Mo2 司太萊堆焊
執行機構
型式 HA 多彈簧式薄膜執行機構
膜片材料乙丙橡膠夾尼龍

彈簧范圍 0.02～0.10，0.08～0.24MPa
供氣壓力 0.14，0.16，0.28，0.40MPa
氣源接頭 Rc 1/4
環境溫度 -30～+70℃
備注：該閥也可配用 VA5 或 VA6 執行機構。
閥作用型式氣——開式或氣——關式
附件定位器、手輪機構、氣動閥位傳送器
性能

泄漏量金屬閥座：符合標準 ANSI B 16.104 Ⅱ級，小于額定 Cv 的 0.5%
聚四氟乙烯閥座：符合標準 ANSI B 16.104 Ⅵ級，小于額定 Cv 的 10-7
回差 3%（不帶定位器）
1%（帶定位器）
線性 ±5%（不帶定位器）
±1%（帶定位器）
備注：采用標準的 V 型聚四氟乙烯填料
可調范圍 50∶1
